Junta Brida Campana Autoblocante

Junta Brida Campana Autoblocante

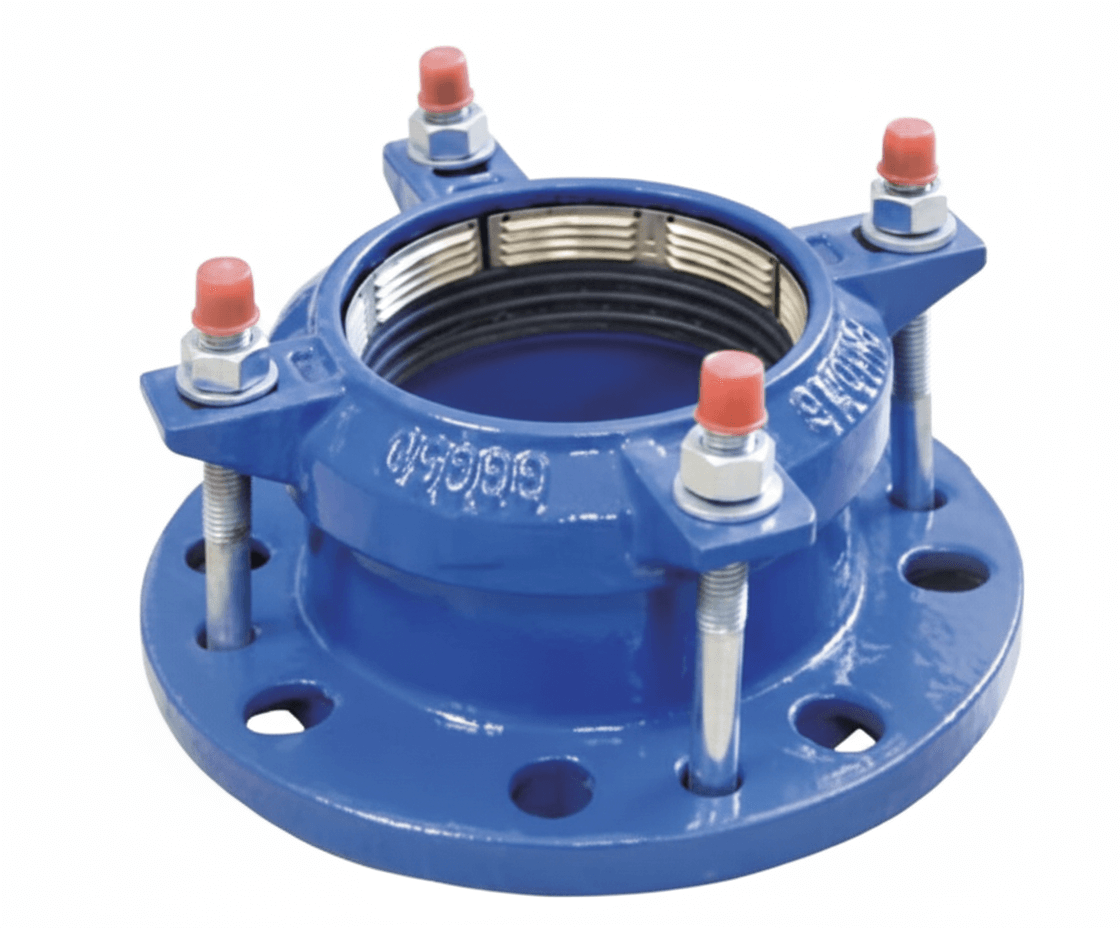

La Junta Brida Campana Autoblocante es un accesorio robusto y de precisión, diseñado para acoplar tuberías de PEAD/HDPE (polietileno de alta densidad) a sistemas bridados industriales bajo normas ISO PN10, PN16 y ANSI 150. Su sistema autoblocante con anillo retenedor en aleación de cobre asegura una fijación firme, evitando el deslizamiento o separación de la tubería por presión interna. Su cuerpo en hierro dúctil y juntas EPDM garantizan máxima durabilidad, sellado confiable y resistencia a la corrosión.

Características técnicas de la Junta Brida Campana Autoblocante

• Cuerpo y contrabrida: hierro dúctil GJS 500-7, de alta resistencia estructural.

• Anillo retenedor: aleación de cobre EN1982, autoblocante y resistente al desgaste.

• Tornillos, tuercas y arandelas: acero galvanizado o recubierto en Geomet/Dacromet.

• Junta: goma EPDM EN681-1, apta para agua potable hasta 70 °C.

• Recubrimiento: pintura epóxica atóxica aplicada electrostáticamente (EN 30677).

• Norma técnica: EN 14525 / EN 1092-2 (ISO 7005-2).

• Presión nominal: PN 16.

• Compatibilidad: tuberías PEAD/HDPE.

• Deflexión máxima: hasta 3° en el ángulo de la línea.

• Vida útil: 10 años bajo condiciones normales de operación.

Ventajas y aplicaciones de la Junta Brida Campana Autoblocante

• Une tuberías de PEAD con sistemas bridados metálicos de forma segura y sin fugas.

• Sistema autoblocante que evita desplazamientos bajo presión.

• Alta resistencia mecánica y protección anticorrosiva.

• Ideal para redes de agua potable, riego, plantas industriales y sistemas de bombeo.

• Cumple con normativas internacionales ISO, EN y ANSI.

Fabricación personalizada

En CIA Ferretera AFC somos fabricantes de uniones desde 2 pulgadas, elaboradas con materiales certificados y procesos de control de calidad. Además, fabricamos Juntas Brida Campana Autoblocante a medida, adaptadas a las especificaciones de diámetro, presión y material de tu proyecto.
👉 Escríbenos para solicitar una cotización personalizada o una fabricación especial según tus necesidades técnicas.

Modo de instalación de la Junta Brida Campana Autoblocante

1. Limpia los extremos de la tubería PEAD.

2. Inserta el extremo dentro de la campana y coloca la junta EPDM.

3. Ajusta el anillo retenedor y la contrabrida.

4. Alinea con la brida correspondiente (ISO PN10/PN16 o ANSI150).

5. Ajusta las tuercas de forma cruzada para asegurar un sellado uniforme.

6. Realiza una prueba hidrostática antes de poner en servicio.

Más información sobre la Junta Brida Campana Autoblocante

La Junta Brida Campana Autoblocante de CIA Ferretera AFC es la solución perfecta para conectar tuberías PEAD a sistemas bridados metálicos, garantizando seguridad y resistencia en condiciones de alta presión. Su estructura en hierro dúctil y el recubrimiento epóxico atóxico aseguran una larga vida útil incluso en ambientes húmedos o agresivos. Fabricamos bajo norma y también desarrollamos diseños especiales para proyectos industriales e hidráulicos.

Preguntas frecuentes sobre la Junta Brida Campana Autoblocante

¿Para qué se utiliza una Junta Brida Campana Autoblocante?
Se usa para conectar tuberías PEAD a sistemas bridados metálicos, asegurando un sellado hermético y un anclaje firme sin soldadura.

¿Qué ventajas ofrece el sistema autoblocante?
El anillo retenedor en cobre bloquea la tubería, evitando desplazamientos por presión interna o golpes de ariete.

¿Pueden fabricar una versión personalizada?
Sí, en CIA Ferretera AFC fabricamos Juntas Brida Campana Autoblocante a medida, adaptadas al diámetro, presión y requerimientos específicos de tu proyecto.
