Unión Garra de Tigre

Unión Garra de Tigre

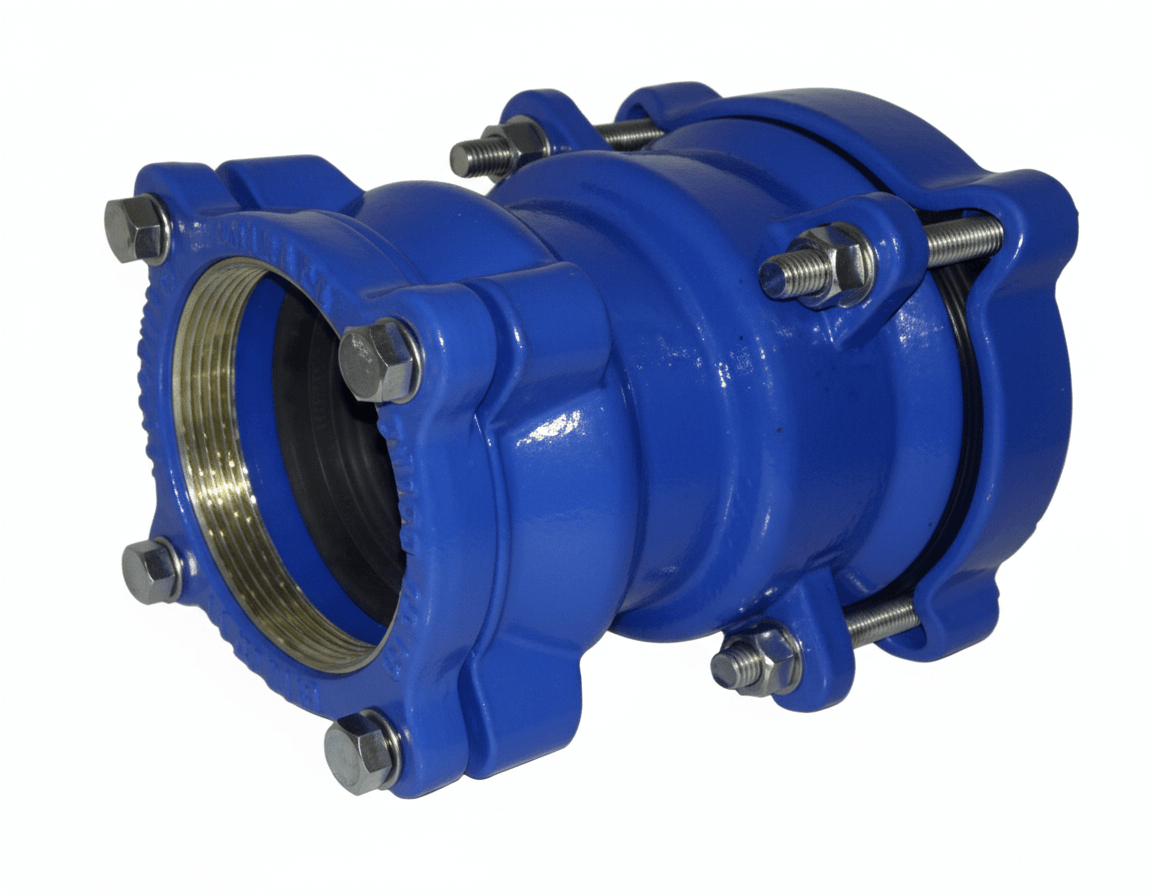

La Unión Garra de Tigre —también conocida como unión mixta autoblocante— es un accesorio especializado diseñado para conectar tuberías de PEAD/HDPE (polietileno de alta densidad) con sistemas universales de materiales como acero, PVC, hierro dúctil o asbesto cemento. Fabricada en hierro dúctil GJS 500-7 con componentes de alta calidad, combina resistencia mecánica, estanqueidad y durabilidad, convirtiéndose en una solución ideal para líneas de conducción de agua potable, riego o procesos industriales.

Características técnicas de la Unión Garra de Tigre

• Cuerpo y contrabridas: hierro dúctil GJS 500-7, de alta resistencia estructural.

• Anillo retenedor: aleación de cobre EN1982, que garantiza un agarre firme sobre la tubería PEAD.

• Tornillos, tuercas y arandelas: acero al carbono recubierto con Geomet, resistente a 1.000 horas en cámara salina.

• Juntas: goma EPDM EN681-1 (autoblocante y universal), apta para agua potable hasta 70 °C.

• Recubrimiento: pintura epóxica aplicada electrostáticamente conforme a norma EN 30677.

• Norma técnica: EN 14525.

• Presión nominal: PN 16.

• Deflexión permitida: hasta 3° de flexión.

• Vida útil: 10 años bajo condiciones normales de operación.

Ventajas y aplicaciones de la Unión Garra de Tigre

• Permite acoplar sistemas de PEAD con redes metálicas o de PVC sin riesgo de fugas.

• Sistema autoblocante que evita deslizamientos o separaciones bajo presión.

• Alta resistencia mecánica, anticorrosiva y de sellado.

• Ideal para redes de agua potable, sistemas de bombeo, riego e instalaciones industriales.

• Cumple con normas internacionales de seguridad y calidad.

Fabricación personalizada

En CIA Ferretera AFC somos fabricantes de Uniones desde 2 pulgadas, elaboradas con materiales de alto desempeño y control de calidad. Además, fabricamos Uniones Garra de Tigre a medida, adaptadas al diámetro, presión de trabajo o material de la tubería.
👉 Contáctanos para solicitar una cotización personalizada y asesoría técnica para tu proyecto hidráulico o industrial.

Modo de instalación de la Unión Garra de Tigre

1. Limpia los extremos de las tuberías a unir (PEAD y universal).

2. Coloca los sellos, contrabridas y cuerpo principal.

3. Inserta la tubería PEAD en el extremo autoblocante y ajusta el anillo retenedor.

4. Alinea y conecta el extremo universal al otro material de tubería.

5. Ajusta las tuercas de manera cruzada para asegurar un sellado uniforme.

6. Realiza una prueba hidrostática antes de poner en funcionamiento la línea.

Más información sobre la Unión Garra de Tigre

La Unión Garra de Tigre de CIA Ferretera AFC combina la resistencia del hierro dúctil con la versatilidad del sistema autoblocante. Su diseño mixto facilita la transición entre materiales distintos, asegurando uniones confiables y duraderas. Gracias a su recubrimiento epóxico y a la calidad de sus componentes, ofrece una excelente resistencia a la corrosión y al desgaste, incluso en condiciones exigentes.
Disponible en varios diámetros y fabricaciones especiales con entrega nacional.

Preguntas frecuentes sobre la Unión Garra de Tigre

¿Para qué sirve una Unión Garra de Tigre?
Se utiliza para conectar tuberías de PEAD (polietileno de alta densidad) con sistemas universales de acero, PVC o asbesto cemento, sin riesgo de fugas ni deslizamientos.

¿Qué ventajas tiene su sistema autoblocante?
Evita que la tubería se desplace por presión interna, garantizando una unión firme, segura y duradera.

¿Pueden fabricar una unión a medida?
Sí, en CIA Ferretera AFC fabricamos Uniones Garra de Tigre a medida, adaptadas al tipo de tubería, diámetro y condiciones de trabajo del cliente.
