Vávula mariposa

Valvula Mariposa: Descripción General

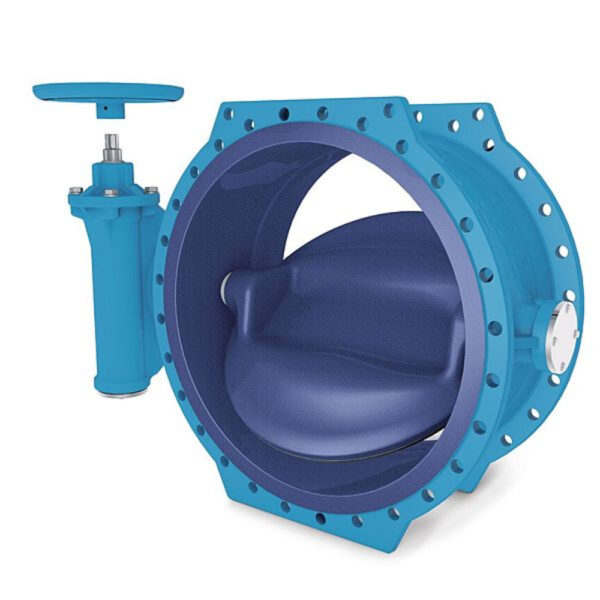

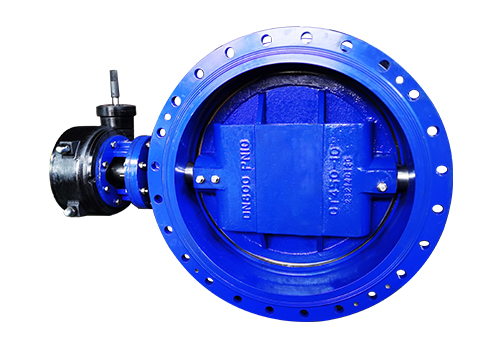

La valvula mariposa es un elemento de control de flujo diseñado para abrir y cerrar rápidamente el paso de líquidos o gases en tuberías de distintos diámetros. Compac­ta y ligera, esta válvula mariposa cuenta con un disco giratorio que, al rodar 90 °, permite el paso total o la obstrucción completa del flujo, ofreciendo una respuesta veloz y una mínima pérdida de carga. Fabricada en acero inoxidable, hierro fundido o PVC, las válvulas mariposa son versátiles y aptas para sistemas de agua potable, aguas residuales, procesos químicos e industriales.

Valvula Mariposa: Características Destacadas

• Diseño de disco central: El disco se sitúa en el centro de la tubería, favoreciendo un accionamiento rápido y una construcción más simple y económica frente a otras válvulas.

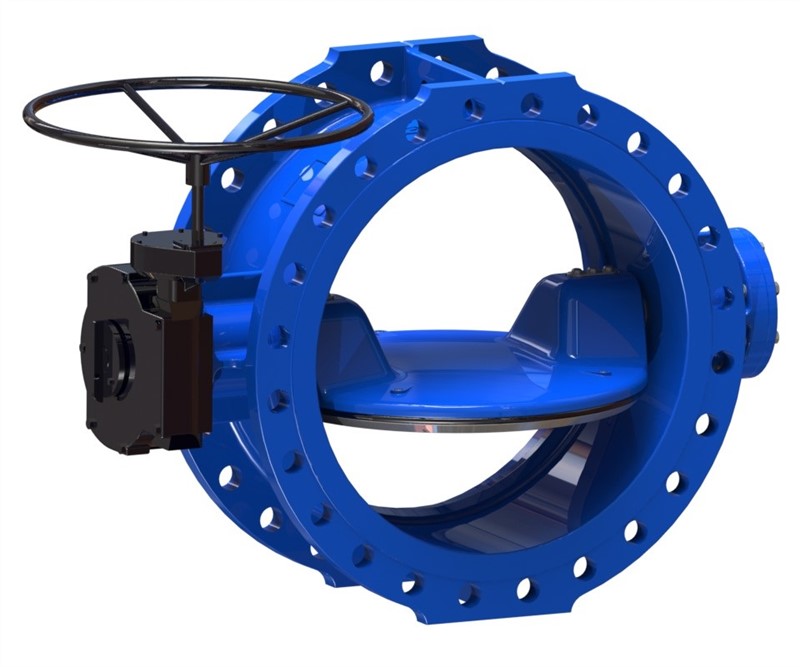

• Accionamiento manual o motorizado: Disponible con palanca, engranaje reductor, volante o actuador neumático/eléctrico para automatización.

• Sellado bidireccional: Asientos de EPDM o PTFE garantizan estanqueidad en ambas direcciones, reduciendo fugas y mantenimiento.

• Rango de temperaturas y presiones: Soporta desde –10 °C hasta 150 °C y presiones de hasta 16 bar, según material y diseño.

• Montaje wafer, lug y brida: Adaptable a diferentes esquemas de instalación. El tipo wafer se inserta entre bridas; el lug permite retirar la válvula sin desarmar la tubería; la versión brida incorpora bocas roscadas.

Valvula Mariposa: Aplicaciones y Usos

• Sistemas de agua potable y redes de distribución: Control de secciones de tubería en estaciones de bombeo y redes troncales.

• Plantas de tratamiento de aguas residuales: Regulación de caudales hacia tanques de lodos y procesos biológicos.

• Procesos químicos e industriales: Manejo de disoluciones, ácidos y sustancias corrosivas (con asiento de PTFE).

• Calderas y sistemas HVAC: Control de flujo de agua caliente y refrigerantes en circuitos de calefacción/aire acondicionado.

• Alimentaria y farmacéutica: Versiones en acero inoxidable AISI 316 para garantizar higiene y facilidad de limpieza.

Valvula Mariposa: Instalación y Mantenimiento

1. Verificar alineación de bridas o estructuras de montaje según tipo wafer, lug o brida.

2. Asegurar limpieza interna de tubería antes de instalar la válvula mariposa para evitar daños en asientos.

3. Ajustar el par de apriete de pernos conforme ficha técnica, evitando deformaciones de disco o cuerpo.

4. Lubricar eje y empaquetaduras con grasa compatible para prolongar la vida útil.

5. Inspeccionar periódicamente el estado del disco y sellos; reemplazar asientos de EPDM/PTFE cada 1 000–2 000 ciclos o según condiciones de servicio.

Valvula Mariposa: Preguntas Frecuentes

¿Cuál es la diferencia entre valvula mariposa tipo wafer y tipo lug?
El modelo wafer se inserta entre dos bridas y sujeta con pernos en todo el perímetro, facilitando la posición pero no permite retirar la válvula sin desarmar la tubería. El tipo lug tiene orejetas con roscas independientes que permiten desmontar un lado sin afectar el otro, ideal para mantenimientos puntuales.

¿Qué ventajas ofrece una válvula mariposa frente a una compuerta?
La valvula mariposa es más ligera, ocupa menos espacio, proporciona un accionamiento más rápido y económica­mente resulta más rentable en diámetros grandes, además de ofrecer menor pérdida de carga en posición abierta.

¿Cómo selecciono el material adecuado para mi valvula mariposa?
Dependerá del fluido (agua, químicos, aire) y temperatura. Para agua potable y aire, EPDM e hierro fundido son comunes. Para soluciones corrosivas o alta higiene (alimentaria), se usan válvulas mariposa en acero inoxidable AISI 316 con asiento de PTFE.
